Le Fonctionnement de panneaux photovoltaïques
Un système photovoltaïque est constitué d’un ensemble de panneaux solaires, eux-même formés de plusieurs cellules photovoltaïques. Ces cellules absorbent les rayons de soleil et vont ainsi générer de l’électricité de manière continue. Un onduleur transforme ce courant continu en courant alternatif, pour l’injecter sur le réseau ou le consommer sur place. Cette technologie entraîne de nouveaux risques qui nécessitent des analyses particulières et une vigilance à chaque étape du cycle de vie.
Voici quelques conseils d’installation essentiels pour garantir une mise en place réussie. Cet article recense nos meilleurs conseils depuis la conception de votre projet jusqu’à son exploitation pour faire face aux risques induits par les panneaux photovoltaïques.
Sonergy propose des solutions clés en main pour l’installation et la maintenance de panneaux photovoltaïques, garantissant un fonctionnement optimal et sécurisé. Optimisation de l’autoconsommation solaire : mise en place de stratégies de gestion intelligente de la charge pour maximiser le rendement et le retour sur investissement.
Grâce à ces conseils d’installation, vous optimiserez la performance et la durabilité de votre système.
La conception de votre projet
1) Analyse de l’environnement
L’implantation des panneaux photovoltaïques est stratégique et nécessite de prendre en compte plusieurs critères afin de définir le lieu d’implantation :
- Eviter la proximité avec des grands arbres ou d’une ligne électrique surplombant l’installation.
- La météo (vent fort…) ou l’altitude (au-dessus de 900m) sont des facteurs aggravants et doivent faire l’objet d’une étude pour valider la résistance à l’arrachement des panneaux.
- Les panneaux photovoltaïques ne sont pas compatibles avec des activités de nature à engendrer la formation d’atmosphères explosibles (ex : stockage liquides inflammables ou traitement des déchets) ou corrosives ou à fort risque d’empoussièrement.
Il est préférable de séparer l’installation photovoltaïque du reste du bâtiment (+10m) avec l’utilisation de structures de type « ombrières ».
Sonergy accompagne ses clients dans l’analyse de l’environnement et propose des solutions personnalisées pour optimiser le rendement des installations. Ces conseils d’installation sont fondamentaux pour une implantation efficace.
2) Contraintes constructives
L’implantation sur une toiture d’un bâtiment de panneaux photovoltaïques requiert la prise en compte de ces différents points :
- Une étude de la structure porteuse par un Bureau d’Etudes Techniques (BET) permettra d’éviter le risque d’effondrement lié aux poids des panneaux et des facteurs aggravants (neige, glace, résistance à la grêle…).
- Une pose des modules en surimposition (pose des panneaux par-dessus la couverture existante via une fixation des crochets sur la charpente).
- L’ensemble (toiture, cadre et panneaux photovoltaïques) doit répondre à un indice de résistance au feu appelé Broof (t3). Cette conformité doit faire l’objet d’un procès-verbal délivré par un bureau de contrôle agréé par le ministère de l’intérieur (ex : CSTB : Centre Scientifique et Technique du Bâtiment). L’isolant en sous face de l’étanchéité de la toiture doit être incombustible.
- Un audit de conformité pour valider que les panneaux photovoltaïques n’engendrent aucune remise en cause de l’évacuation des fumées générées par un sinistre.
3) Choix des prestataires et du matériel
Une vigilance particulière est nécessaire sur le choix des entreprises et du matériel :
- La réalisation de l’étude et la pose de l’installation photovoltaïque doivent être effectuées par une entreprise certifiée dans le domaine photovoltaïque (Qualibat 5911, 5912 ou Qualifelec SPV1, 2, 3). Les différents indices correspondent à la puissance installée.
- L’installateur sélectionné devra être assuré par garantie Responsabilité Civile et garantie décennale
- Le matériel devra être conforme aux normes NF EN IEC 61730, NF EN IEC 61215 et NF EN 61646 afin de certifier les caractéristiques et performances du module photovoltaïque.
- Nous vous recommandons des panneaux avec une garantie constructeur de 10 ans minimum.
4) Suivi de chantier et contrôle du projet
Une mission de contrôle technique doit être souscrite auprès d’un organisme de contrôle agréé afin de vérifier le respect des exigences des référentiels d’installation retenus. Les spécifications techniques en matière de sécurité devront être contrôlées.
La mission doit notamment porter sur :
- l’étude avant réalisation, le dimensionnement de la partie électrique (câbles, onduleurs, protections…)
- le suivi du chantier.
Sonergy propose un accompagnement sur mesure pour le suivi et le contrôle des projets photovoltaïques. Ces conseils installation garantissent une mise en œuvre fiable et performante.
5) Surveillance de l’installation et sécurité
Afin de pouvoir suivre les performances de l’installation et détecter des anomalies, la mise en place d’un monitoring permettant la récupération en temps réel des paramètres détaillés des onduleurs, des données de production, des alarmes, des messages est fortement conseillée.
Une surveillance avancée des installations peut -être utilisée grâce à l’utilisation de technologies comme la détection d’anomalies par IA ou la réalité augmentée pour une maintenance plus efficace.
Vous devrez équiper votre installation d’un dispositif de coupure d’urgence afin de faciliter l’intervention des secours.
La réception de l’installation
1) Contrôle technique et documentaire
La réception de l’installation est une étape importante qui nécessite une analyse complète de la documentation et une visite approfondie du système. Cette étape peut être réalisée par un organisme agréé. Le rapport publié permettra à l’installateur de corriger les anomalies présentes et ainsi vous garantir une installation conforme.
2) Intervention des secours
Compte tenu de la difficulté d’intervention d’éteindre un feu de panneaux photovoltaïques, nous vous conseillons d’élaborer une fiche réflexe (localisation des coupures d’urgence, localisation du local onduleur, accès aux installations, puissance, schéma électrique…) pour les secours extérieurs. N’hésitez pas à contacter les services de secours pour réaliser cette fiche spécifique.
3) L’installation électrique
La conformité électrique devra être attestée avant la mise en service par le CONSUEL ou par un organisme de contrôle agréé.
4) Thermographie
Afin de repérer des défauts existants sur les connectiques, appareils électriques et les modules photovoltaïques, nous vous recommandons de réaliser une thermographie infrarouge par un organisme de contrôle agréé. Vous pouvez demander l’obtention d’un certificat Q19 qui permettra d’obtenir les actions prioritaires à mettre en œuvre.

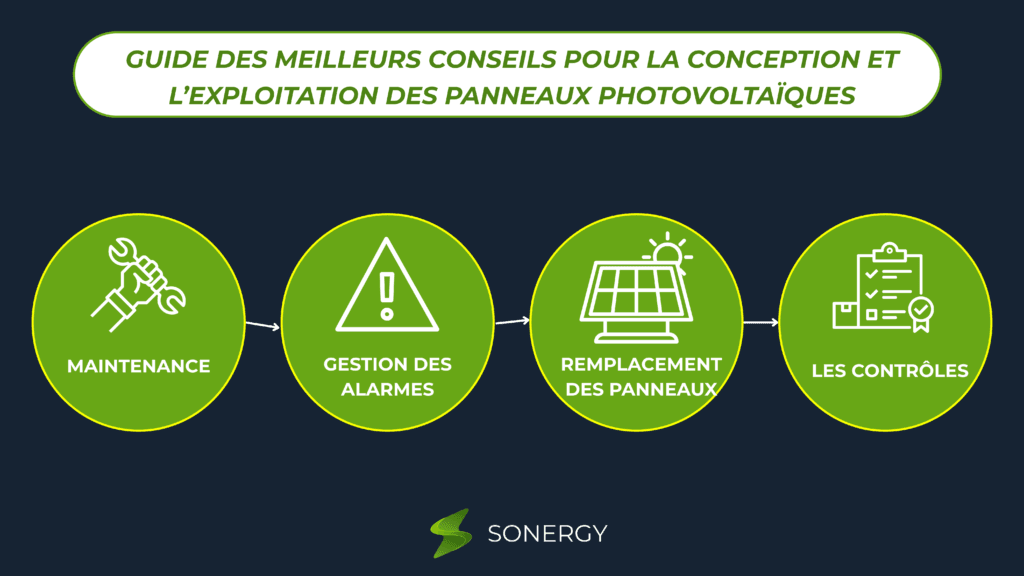

Exploitation et maintenance du système
1) La maintenance
Nous vous suggérons de souscrire un contrat de maintenance préventive auprès d’une entreprise certifiée dans le domaine photovoltaïque. La maintenance sera réalisée selon les préconisations du guide UTE C15-712-1 et les règles APSAD D20 avec au minimum une visite annuelle. L’entreprise retenue devra être qualifiée Qualifelec SPV.MA.
2) Gestion des alarmes
Les alarmes techniques et incendie doivent être surveillées 24h/24 par un système de monitoring.
Les alarmes incendie doivent être retransmises sur le site ou à une société de télésurveillance via une procédure préétablie.
3) Remplacement des panneaux
Nous vous conseillons de garder en réserve quelques modules photovoltaïques de la même référence en cas de bris, panne ou défaillances électriques.
4) Les contrôles
- Chaque année, la réalisation d’une thermographie infrarouge est conseillée par un organisme de contrôle agréé avec la remise du certificat Q19.
- Avant la haute saison (octobre à mars), une réalisation des mesures de résistance d’isolement, des courants de court-circuit et des tensions de circuit ouvert peut être réalisé. Ces données sont à comparer aux valeurs à la réception de l’installation.
Sonergy assure un suivi rigoureux de l’installation avec des contrôles réguliers pour maximiser la rentabilité de votre projet photovoltaïque.
L’objectif est l’optimisation de l’autoconsommation solaire : mise en place de stratégies de gestion intelligente de la charge pour maximiser le rendement et le retour sur investissement. L’objectif est de réduire les pertes d’énergie, d’augmenter le taux d’autoconsommation et d’améliorer la rentabilité de l’installation solaire.
Avec Sonergy, bénéficiez d’un accompagnement complet et d’une expertise reconnue pour une installation photovoltaïque performante, durable et sécurisée. Ces conseils d’installation vous garantissent une production d’énergie optimisée et sans risque.
FAQ :
1) Y’a t’il des critères à respecter pour installer des panneaux photovoltaïques sur un bâtiment existant?
Oui, pour installer des panneaux photovoltaïques en toiture, il est essentiel de vérifier la solidité de la structure avec un bureau d’étude, d’installer les panneaux en surimposition adaptés à la charpente, de respecter les normes incendies et d’obtenir une attestation de conformité électrique par un organisme agréé.
2) Est-il possible d’assurer un bon suivi et une maintenance efficace de mon installation?
Oui, un suivi rigoureux de l’installation photovoltaïque repose sur un monitoring en temps réel des performance et des alertes, complété par une maintenance préventive annuelle réalisée par un professionnel certifié. Des contrôles techniques réguliers, comme la thermographie infrarouge, permettent de détecter les anomalies invisibles à l’oeil nu et de garantir le bon fonctionnement du système.
